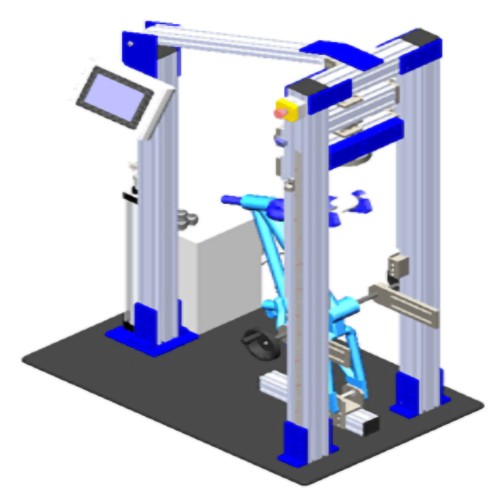

TN3408  車架/前叉組合件落重試驗機

儀器簡介：

本機用于模擬自行車在騎行時的前輪遇到障礙物時可承受地面障礙物沖擊的能力。

試驗原理：

測定兩軸中心線間的距離。在前叉上裝上一只輕質滾輪，將車架/前叉組合件垂直夾緊在后軸剛性夾具上。將一個22.5 kg的質量從50 mm 高處對準滾輪中心并與前叉翹度相反的方向跌落到輕質滾輪上。

技術參數：

1.砝碼提升速度：0- 150 mm/min可調

2.砝碼提升高度：50 mm- 180 mm

3.高度測量誤差 : ±1 mm

4.落重重量：22.5 kg

5.砝碼精度: ±1%

6.控制器：PLC+觸摸屏控制

7.氣源：7 kgf/cm2

8.體積(WxDxH)：110x70x168 cm

9.重量(約)：200 kg

10.電源：1∮ AC 220V 50 Hz 3A

依據標準：

GB 14746-2006  4.7.1 ；ISO 8098；EN 14765

設備清單：

主機　一臺

磁性高度尺　一支

標準砝碼　一套(按國家標準試驗方法配齊)

說明書　一份

合格證　一份
