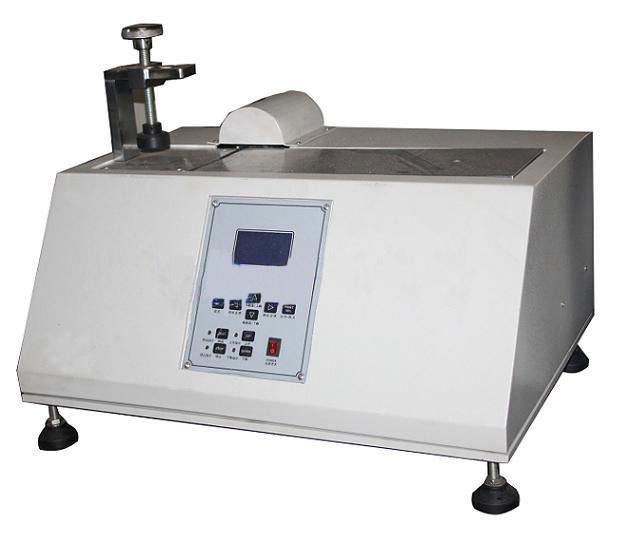

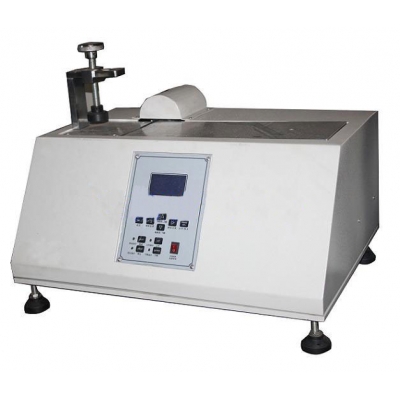

試驗機簡介：
成鞋彎折角度試驗機用于測試成品鞋鞋底的抗彎性及其剛性。

試驗原理：

將夾具夾持鞋的前部(鞋的前掌1/3處）位于轉軸位置，馬達啟動后帶動皮帶輪，使轉軸驅動轉板以100 mm/min之速度向鞋施加壓力，感應到達30 N時轉板轉動之角度，通過顯示器顯示該值。
技術參數：

1.選用試樣碼數：法國鞋39碼或英國鞋6號；法國鞋42碼或英國鞋8號

2.試驗位置：成鞋1/3處

3.測量方式：定力量顯示角度/定角度顯示力量

4.力值容量：500 N，標準要求30±0.5 N

5.力值精度：±1%

6.力值分解度：1/10000

7.彎曲速度：100±10 mm/min

8.馬達：AC調速馬達

9.角度分解度：0.1°

10.通銘外形尺寸：500×450×530 mm

11.重量：約40 kg

12.電源：AC 220V，50 Hz
依據標準：

EN ISO 20344，GB/T 20991，ISO 17707，QB/T 2885
